Артикул:
DP8402723

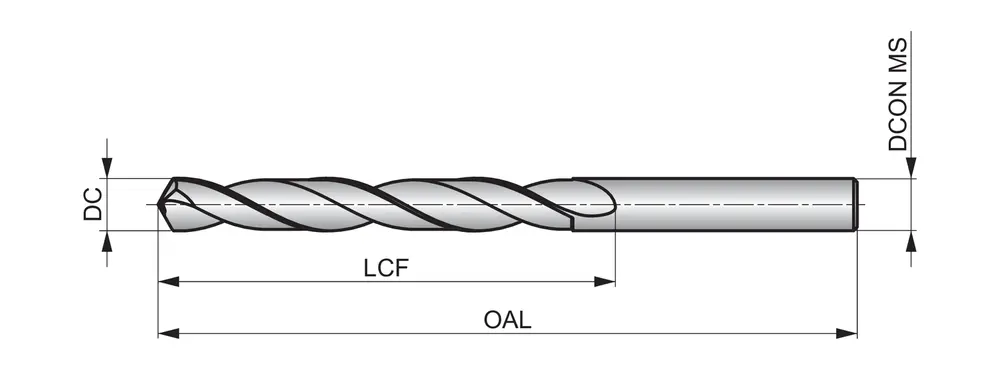

Диаметр реза 0,257 дюйма, общая длина 3,9764 дюйма, длина канавки 2,4803 дюйма и максимальная глубина сверления 1,028 дюйма без вывода сверла.
Бренд Товара
DormerPramet
Тип пластины
5
Обрабатываемый материал
H (твердые материалы), K (чугун), N (алюминий), P (сталь)
SAP
86046494
Модель инструмента
R003
Вид обработки
Сверление
Артикул производителя
8402723
Глубина сверления
4xD
Материал
Carbide
Направление спирали
Правая
Тип корпуса
Монолитный
Покрытие
TiN
Рабочая длина, мм
63
Угол заточки
120°
